23 Septembre 2025 (actualisé) Répartiteur de freinage : principe de fonctionnement et symptômes
Le système de freinage constitue l'un des éléments de sécurité les plus critiques de votre véhicule soulignent l’équipe de mécaniciens d’AUTODOC. Chaque fois que vous appuyez sur la pédale de frein, vous activez un ensemble complexe de composants conçus pour vous arrêter en toute sécurité. Au cœur de ce système se trouve le répartiteur de freinage, un dispositif sophistiqué qui assure une répartition optimale de la force de freinage. Un dysfonctionnement de ce composant peut compromettre votre sécurité et celle des autres usagers de la route, rendant sa compréhension essentielle pour tout conducteur.
L'évolution technologique a transformé ces systèmes, passant des répartiteurs mécaniques traditionnels aux systèmes électroniques modernes intégrés aux dispositifs de sécurité active. Dans cet article, nous explorerons en détail le fonctionnement de ces dispositifs, leurs différentes variantes, et les signes qui indiquent un dysfonctionnement potentiel.
Qu'est-ce qu'un répartiteur de freinage et quel est son fonctionnement ?
Rôle et importance du répartiteur
Le répartiteur de freinage, également appelé correcteur de freinage ou régulateur de pression, joue un rôle fondamental dans l'efficacité et la sécurité du freinage. Sa mission principale consiste à répartir intelligemment la force de freinage entre les essieux avant et arrière, en tenant compte du phénomène physique de transfert de charge qui se produit lors de chaque décélération.
Lorsque vous freinez, l'inertie du véhicule provoque un déplacement du poids vers l'avant, allégeant temporairement l'essieu arrière. Sans répartiteur, les roues arrière risqueraient de se bloquer prématurément, entraînant une perte de contrôle dangereuse. Le répartiteur prévient ce phénomène en ajustant automatiquement la pression hydraulique selon les conditions de freinage.

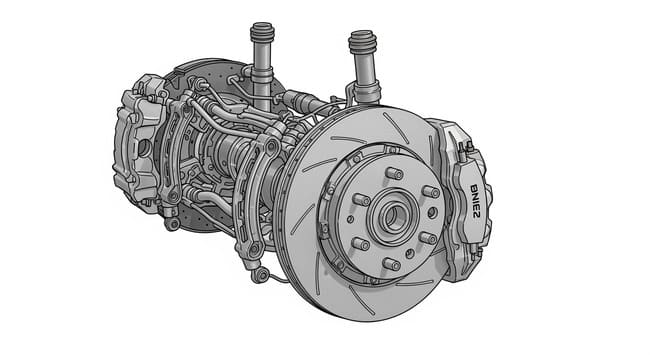

Principe de fonctionnement technique
Le système de freinage moderne comprend plusieurs composants interconnectés : le maître-cylindre qui génère la pression hydraulique, les étriers et plaquettes de frein qui transforment cette pression en force de friction, les disques ou tambours qui dissipent l'énergie cinétique, et le répartiteur qui module cette pression selon l'essieu.
Le processus de fonctionnement s'articule en plusieurs étapes :
Lorsque vous appuyez sur la pédale de frein, le maître-cylindre crée une pression hydraulique dans le liquide de frein. Cette pression est transmise simultanément aux circuits avant et arrière, mais le répartiteur intervient pour moduler la pression destinée aux freins arrière. En fonction du type de répartiteur, cette modulation peut être mécanique (via une soupape tarée) ou électronique (via des capteurs et un calculateur).
La précision de cette répartition dépend de nombreux facteurs : le poids du véhicule, sa répartition des masses, la charge transportée, et l'intensité du freinage. Les systèmes modernes intègrent ces paramètres en temps réel pour optimiser l'efficacité de freinage tout en préservant la stabilité directionnelle.
Localisation dans le véhicule
Le répartiteur de freinage se situe généralement dans le compartiment moteur, intégré au circuit hydraulique entre le maître-cylindre et les freins arrière. Sur les véhicules équipés de systèmes électroniques, il peut être incorporé au bloc ABS (Anti-lock Braking System) ou ESP (Electronic Stability Program). Cette position stratégique lui permet de surveiller et contrôler en permanence la pression hydraulique destinée à chaque essieu.
Les différents types de répartiteurs
Répartiteurs mécaniques traditionnels
- Le répartiteur limitateur constitue la forme la plus simple de ces dispositifs. Il diminue la pression aux freins arrière à une valeur prédéfinie, généralement exprimée en bars. Ce type peut être asservi à la suspension pour les véhicules à traction avant, permettant une adaptation selon la charge, ou non asservi pour les véhicules à propulsion où la répartition des masses est plus constante.
- Le répartiteur compensateur offre une approche plus nuancée. Contrairement au limitateur, il permet d'augmenter la pression arrière, mais de manière proportionnelle et toujours inférieure à la pression avant. Cette caractéristique le rend particulièrement adapté aux véhicules commerciaux ou aux situations de charge variable.
- Le répartiteur proportionnel maintient un équilibre constant entre les essieux avant et arrière, proportionnellement à la pression exercée sur la pédale de frein. Sa simplicité en fait un choix économique pour de nombreux véhicules d'entrée de gamme.
- Le répartiteur réglable permet au conducteur d'ajuster manuellement la répartition selon la charge et les conditions de conduite. Bien que moins courant sur les véhicules de série, il reste présent sur certains véhicules utilitaires et de loisirs.
Technologies électroniques modernes
Le répartiteur électronique (EBD - Electronic Brakeforce Distribution) représente l'évolution technologique majeure dans ce domaine. Ce système utilise les capteurs ABS existants pour surveiller en permanence la vitesse de rotation de chaque roue. Un calculateur électronique analyse ces données en temps réel et ajuste instantanément la pression hydraulique pour optimiser le freinage.
L'EBD n'intervient que lors de freinages intensifs, généralement quand la décélération dépasse 5 m/s². Contrairement à l'ESP, son fonctionnement n'est pas signalé au conducteur et ne peut être désactivé, garantissant une protection permanente.
Applications spécialisées existent également, comme le répartiteur de freinage Iveco Daily, spécifiquement conçu pour optimiser les performances de freinage sur les véhicules commerciaux légers avec des configurations de charge très variables.
Vendu par AUTODOC Vendu par AUTODOC Vendu par AUTODOC Vendu par AUTODOC Vendu par AUTODOC
Réf.: 9914
42,99 €
Prix (20 % de TVA inclus), Hors frais de livraison
LPR Répartiteur de freinage
Réf.: 9920
21,99 €
Prix (20 % de TVA inclus), Hors frais de livraison
A.B.S. Répartiteur de freinage
Réf.: 63957
27,99 €
Prix (20 % de TVA inclus), Hors frais de livraison
-50%
BOSCH Répartiteur de freinage
Réf.: 0 204 031 310
par rapport au
PVC
342,00 €
169,49 €
Prix (20 % de TVA inclus), livraison gratuite
METELLI Répartiteur de freinage
Réf.: 09-0001
20,49 €
Prix (20 % de TVA inclus), Hors frais de livraison
Quels sont les symptômes d'un répartiteur défectueux
Signes de dysfonctionnement immédiatement perceptibles
La perte de pression aux freins constitue le symptôme le plus évident. Vous remarquerez que la pédale de frein devient spongieuse ou s'enfonce plus profondément qu'habituellement. Cette sensation résulte d'une mauvaise répartition de la pression hydraulique dans le circuit de freinage.
Le déséquilibre de freinage se manifeste par un blocage prématuré des roues avant ou arrière. Vous pourriez ressentir des vibrations dans le volant, un déport du véhicule vers un côté, ou entendre des bruits de glissement des pneus lors d'un freinage normal. Ce phénomène est particulièrement dangereux sur chaussée glissante.
Signaux d'alerte du tableau de bord
Les témoins lumineux constituent un système d'alerte précoce crucial. Le voyant ABS peut s'illuminer de manière intermittente ou permanente, indiquant un défaut dans le système électronique. Le témoin de plaquettes de frein peut également s'activer, même si les plaquettes sont en bon état, signalant un problème de pression dans le circuit.
L'allumage simultané de plusieurs témoins de freinage doit être considéré comme une urgence nécessitant un arrêt immédiat du véhicule et une vérification professionnelle.
Symptômes audibles et tactiles
Des bruits anormaux peuvent signaler un dysfonctionnement : grincements métalliques, sifflements lors du freinage, ou claquements provenant du système hydraulique. Ces sons indiquent souvent une surpression ou une fuite dans le circuit.
Les sensations au volant incluent des vibrations inhabituelles, un déport directionnel constant, ou une résistance anormale de la pédale de frein. Ces symptômes peuvent également s'accompagner d'une usure irrégulière des pneumatiques.
Comment tester un répartiteur de pression de freinage ?
L'inspection visuelle constitue la première étape du diagnostic. Examinez l'état général du composant, recherchez les traces de fuite de liquide de frein autour des connexions hydrauliques, et vérifiez que tous les raccords sont correctement serrés. Une corrosion excessive ou des traces d'humidité peuvent indiquer un problème d'étanchéité.
L'utilisation d'équipements de diagnostic permet une évaluation précise des performances. Les techniciens utilisent des manomètres pour mesurer la pression aux freins de chaque roue et identifier les déséquilibres. Les valises de diagnostic électroniques peuvent également détecter les codes d'erreur spécifiques aux systèmes EBD.
La vérification du liquide de frein reste essentielle pour un fonctionnement optimal. Un liquide contaminé, de couleur foncée ou contenant des particules peut compromettre l'efficacité hydraulique. Le niveau doit être vérifié régulièrement, car une baisse peut indiquer une fuite dans le système.
Maintenance et aspects pratiques
Durée de vie et remplacement
La durée de vie d'un répartiteur de freinage varie considérablement selon son type et les conditions d'utilisation. Les répartiteurs mécaniques traditionnels peuvent fonctionner pendant 8 à 10 ans dans des conditions normales, tandis que les systèmes électroniques ont généralement une longévité moindre, autour de 5 à 7 ans, en raison de la complexité de leurs composants électroniques.
Les facteurs d'usure incluent la qualité du liquide de frein, la fréquence des freinages intensifs, l'exposition aux conditions climatiques extrêmes, et l'entretien général du véhicule. Un remplacement préventif peut être recommandé lors de la révision majeure du système de freinage.
Coûts de remplacement et réparation
Le coût de remplacement varie significativement selon le type de répartiteur. Pour les modèles mécaniques simples, comptez entre 15 € pour un limiteur non asservi et jusqu'à 200 € pour un compensateur asservi sophistiqué. Les systèmes électroniques EBD, souvent intégrés au bloc ABS, peuvent nécessiter un investissement plus important.
La main-d'œuvre représente généralement 1 à 2 heures de travail, soit 40 à 140 € selon le garage et la complexité de l'intervention. Il est important de noter qu'un répartiteur défaillant ne se répare généralement pas et nécessite un remplacement complet.
Prévention et entretien
L'entretien préventif constitue la meilleure protection contre les pannes. Respectez les intervalles de vidange du liquide de frein recommandés par le constructeur, généralement tous les 2 ans. Un liquide de frein frais maintient les propriétés hydrauliques optimales et prévient la corrosion interne des composants.
L'inspection régulière du système de freinage lors des révisions périodiques permet de détecter précocement les signes d'usure. Portez une attention particulière aux fuites, à la réponse de la pédale de frein, et aux éventuels bruits anormaux.
Conduite d'urgence en cas de panne
En cas de dysfonctionnement du répartiteur, certaines précautions s'imposent. Augmentez les distances de sécurité, anticipez davantage les freinages, et évitez les freinages brusques qui pourraient provoquer un blocage des roues. En cas de panne grave, le système peut parfois être temporairement déconnecté par un professionnel pour permettre une conduite d'urgence vers un garage.
Vendu par AUTODOC Vendu par AUTODOC Vendu par AUTODOC Vendu par AUTODOC Vendu par AUTODOC
-60%
BOSCH Répartiteur de freinage
hydraulique
Réf.: 0 204 131 380
par rapport au
PVC
378,00 €
147,49 €
Prix (20 % de TVA inclus), livraison gratuite
-62%
Réf.: 3920
par rapport au
PVC
55,56 €
20,99 €
Prix (20 % de TVA inclus), Hors frais de livraison
-49%
Réf.: LV70145
par rapport au
PVC
40,75 €
20,49 €
Prix (20 % de TVA inclus), Hors frais de livraison
Réf.: 3926
16,99 €
Prix (20 % de TVA inclus), Hors frais de livraison
-39%
BOSCH Répartiteur de freinage
Réf.: 0 204 131 293
par rapport au
PVC
217,45 €
131,49 €
Prix (20 % de TVA inclus), livraison gratuite
Comparaison entre les technologies
Répartiteurs mécaniques vs électroniques
Les répartiteurs mécaniques présentent l'avantage de la simplicité et de la fiabilité. Leur fonctionnement purement hydraulique les rend moins sensibles aux pannes électroniques et généralement moins coûteux à remplacer. Cependant, leur capacité d'adaptation reste limitée aux paramètres de conception initiale.
Les systèmes électroniques EBD offrent une précision et une adaptabilité supérieures. Ils s'ajustent en temps réel aux conditions de conduite, prennent en compte la charge du véhicule, l'état de la chaussée, et même la répartition gauche-droite pour optimiser le freinage en courbe. Cette sophistication se traduit par une sécurité accrue mais également par une complexité technique supérieure.
Intégration avec les systèmes de sécurité modernes
L'évolution vers l'électronique a permis l'intégration du répartiteur avec d'autres systèmes de sécurité active. L'EBD travaille en synergie avec l'ABS pour prévenir le blocage des roues, avec l'ESP pour maintenir la stabilité directionnelle, et avec les systèmes de freinage d'urgence automatique pour optimiser les distances d'arrêt.
Cette interconnexion des systèmes améliore significativement la sécurité globale du véhicule, mais nécessite une approche plus globale de la maintenance et du diagnostic des pannes.
Conformité aux normes européennes
Les répartiteurs modernes doivent respecter les normes européennes de sécurité automobile, notamment les directives concernant les systèmes de freinage. Ces réglementations imposent des standards de performance minimum et des protocoles de test rigoureux pour garantir l'efficacité des dispositifs de sécurité.
Les constructeurs automobiles intègrent désormais l'EBD de série sur la plupart des véhicules neufs, reflétant l'importance accordée à cette technologie pour la sécurité routière.
Conclusion
Le répartiteur de freinage constitue un élément essentiel du système de freinage, assurant une répartition équilibrée de la force entre les essieux avant et arrière. L'évolution vers les systèmes électroniques EBD a considérablement amélioré les performances et la sécurité.
Un entretien régulier et la reconnaissance des symptômes de dysfonctionnement permettent de maintenir une efficacité optimale. N'hésitez pas à consulter un professionnel dès l'apparition des premiers signes de défaillance pour préserver votre sécurité.
FAQ
Quelle est la différence entre ABS et EBD ?
L'ABS empêche le blocage des roues lors du freinage, tandis que l'EBD répartit intelligemment la force de freinage entre l'avant et l'arrière du véhicule. Les deux systèmes travaillent ensemble pour optimiser la sécurité de freinage.
Combien coûte le remplacement d'un répartiteur de freinage ?
Le coût varie entre 15 € et 200 € pour la pièce selon le type, plus 40 € à 140 € de main-d'œuvre. Les systèmes électroniques intégrés peuvent être plus coûteux à remplacer.
À quelle fréquence faut-il vérifier le répartiteur de freinage ?
Il est recommandé de l'inspecter lors de chaque révision annuelle et à chaque vidange du liquide de frein (tous les 2 ans). Une surveillance attentive des symptômes de dysfonctionnement est également conseillée.
Peut-on rouler avec un répartiteur défaillant ?
Il est fortement déconseillé de conduire avec un répartiteur défaillant, car cela compromet la sécurité de freinage. En cas d'urgence, réduisez votre vitesse, augmentez les distances de sécurité et rendez-vous immédiatement chez un professionnel.
